AFS®-R-M2000 挤出型

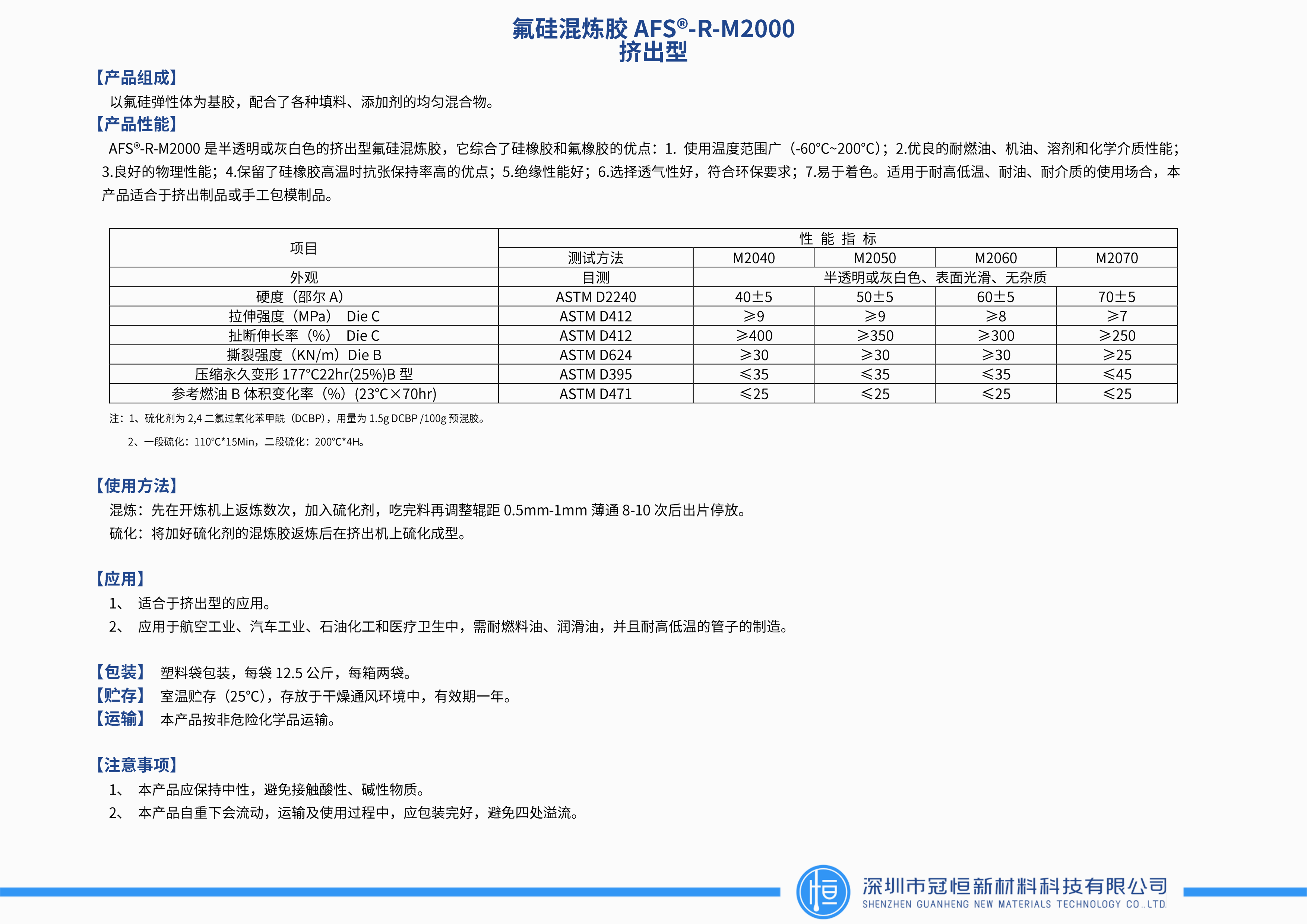

氟硅混炼胶AFS®-R-M2000
挤出型
【产品组成】
以氟硅弹性体为基胶，配合了各种填料、添加剂的均匀混合物。
【产品性能】
AFS®-R-M2000是半透明或灰白色的挤出型氟硅混炼胶，它综合了硅橡胶和氟橡胶的优点：1. 使用温度范围广（-60℃~200℃）；2.优良的耐燃油、机油、溶剂和化学介质性能；3. 良好的物理性能；4.保留了硅橡胶高温时抗张保持率高的优点；5.绝缘性能好；6.选择透气性好，符合环保要求；7.易于着色。适用于耐高低温、耐油、耐介质的使用场合，本产品适合于挤出制品或手工包模制品。
项目 | 性 能 指 标 | ||||
测试方法 | M2040 | M2050 | M2060 | M2070 | |
外观 | 目测 | 半透明或灰白色、表面光滑、无杂质 | |||
硬度（邵尔A） | ASTM D2240 | 40±5 | 50±5 | 60±5 | 70±5 |
拉伸强度（MPa） Die C | ASTM D412 | ≥9 | ≥9 | ≥8 | ≥7 |
扯断伸长率（%） Die C | ASTM D412 | ≥400 | ≥350 | ≥300 | ≥250 |
撕裂强度（KN/m）Die B | ASTM D624 | ≥30 | ≥30 | ≥30 | ≥25 |
压缩永久变形177℃22hr(25%) B型 | ASTM D395 | ≤35 | ≤35 | ≤35 | ≤45 |
参考燃油B体积变化（%）（23℃×70hr） | ASTM D471 | ≤25 | ≤25 | ≤25 | ≤25 |
注：1、硫化剂为2,4二氯过氧化苯甲酰（DCBP），用量为1.5g DCBP /100g预混胶。 2、一段硫化：110℃*15Min，二段硫化：200℃*4H。
【使用方法】
混炼：先在开炼机上返炼数次，加入硫化剂，吃完料再调整辊距0.5mm-1mm薄通8-10次后出片停放。
硫化：将加好硫化剂的混炼胶返炼后在挤出机上硫化成型。
【应用】
1、 适合于挤出型的应用。
2、 应用于航空工业、汽车工业、石油化工和医疗卫生中，需耐燃料油、润滑油，并且耐高低温的管子的制造。
【包装】
塑料袋包装，每袋12.5公斤，每箱两袋。
【贮存】
室温贮存（25℃），存放于干燥通风环境中，有效期一年。
【运输】
本产品按非危险化学品运输。
【注意事项】
1、 本产品应保持中性，避免接触酸性、碱性物质。
2、 本产品自重下会流动，运输及使用过程中，应包装完好，避免四处溢流。
