AFS®-R-M1200 低含氟型

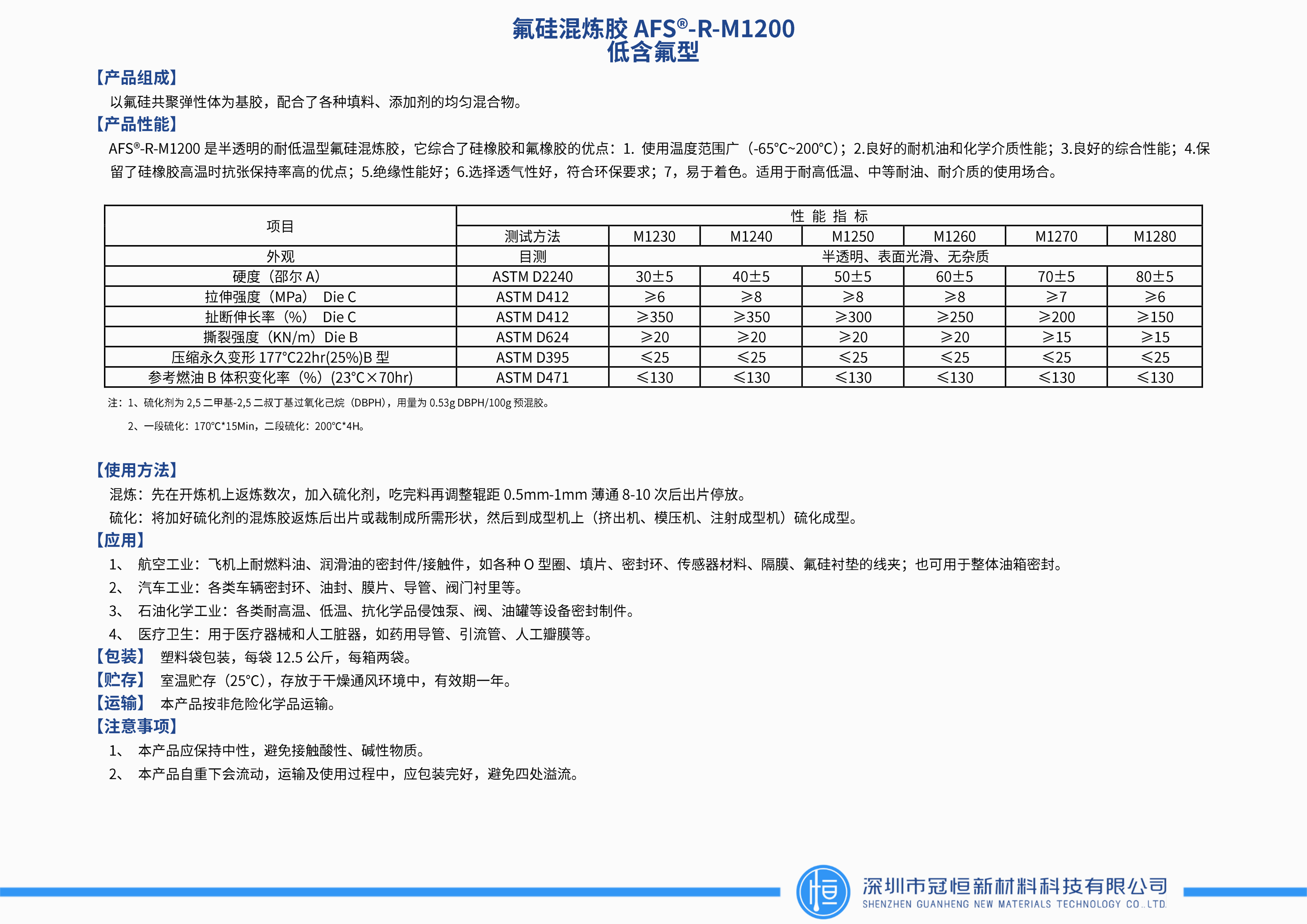

氟硅混炼胶AFS®-R-M1200
低含氟型
【产品组成】
以氟硅共聚弹性体为基胶，配合了各种填料、添加剂的均匀混合物。
【产品性能】
AFS®-R-M1200是半透明的耐低温型氟硅混炼胶，它综合了硅橡胶和氟橡胶的优点：1. 使用温度范围广（-65℃~200℃）；2.良好的耐机油和化学介质性能；3.良好的综合性能；4.保留了硅橡胶高温时抗张保持率高的优点；5.绝缘性能好；6.选择透气性好，符合环保要求；7，易于着色。适用于耐高低温、中等耐油、耐介质的使用场合。
项目 | 性 能 指 标 | ||||||
测试方法 | M1230 | M1240 | M1250 | M1260 | M1270 | M1280 | |
外观 | 目测 | 半透明、表面光滑、无杂质 | |||||
硬度（邵尔A） | ASTM D2240 | 30±5 | 40±5 | 50±5 | 60±5 | 70±5 | 80±5 |
拉伸强度（MPa） Die C | ASTM D412 | ≥6 | ≥8 | ≥8 | ≥8 | ≥7 | ≥6 |
扯断伸长率（%） Die C | ASTM D412 | ≥350 | ≥350 | ≥300 | ≥250 | ≥200 | ≥150 |
撕裂强度（KN/m）Die B | ASTM D624 | ≥20 | ≥20 | ≥20 | ≥20 | ≥15 | ≥15 |
压缩永久变形 177℃22hr(25%) B型 | ASTM D395 | ≤25 | ≤25 | ≤25 | ≤25 | ≤25 | ≤25 |
参考燃油B体积变化（%） （23℃×70hr） | ASTM D471 | ≤130 | ≤130 | ≤130 | ≤130 | ≤130 | ≤130 |
注：1、硫化剂为2,5二甲基-2,5二叔丁基过氧化己烷（DBPH），用量为0.53gDBPH/100g预混胶。
2、一段硫化：170℃*15Min，二段硫化：200℃*4H。
【使用方法】
混炼：先在开炼机上返炼数次，加入硫化剂，吃完料再调整辊距0.5mm-1mm薄通8次后出片停放。
硫化：将加好硫化剂的混炼胶返炼后出片或裁制成所需形状，然后到成型机上（挤出机、模压机、注射成型机）硫化成型。
【应用】
1、 航空工业：飞机上耐燃料油、润滑油的密封件或接触件。如各种O型圈、填片、密封环、传感器材料、隔膜、氟硅衬垫的线夹；也可用于整体油箱密封
2、 汽车工业：各类车辆密封环、油封、膜片、导管、阀门衬里等。
3、 石油化学工业：各类耐高温、低温、抗化学品侵蚀泵、阀、油罐等设备密封制件。
4、 医疗卫生：用于医疗器械和人工脏器，如药用导管、引流管、人工瓣膜等。
【包装】 塑料袋包装，每袋12.5公斤，每箱两袋。
【贮存】 室温贮存（25℃），存放于干燥通风环境中，有效期一年。
【运输】 本产品按非危险化学品运输。
【注意事项】
1、 本产品应保持中性，避免接触酸性、碱性物质。
2、 本产品自重下会流动，运输及使用过程中，应包装完好，避免四处溢流。
